Ningbo HonGjia CNC Technology Co., Ltd. Hjem / Produkter / Milling Center -serie / Lodret bearbejdningscenter

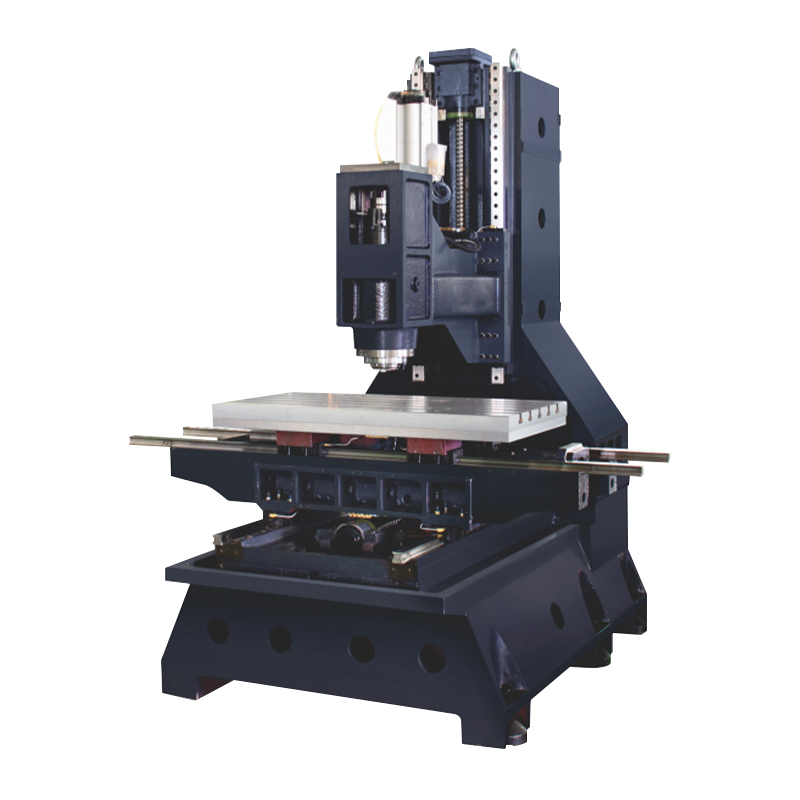

Lodret bearbejdningscenter

Det lodrette bearbejdningscenter er et højtydende CNC-bearbejdningsudstyr, der er egnet til præcisionsbearbejdning af komplekse dele. Den vedtager et højpræcision C3-niveau kugleskrue og rullende guide, udstyret med p4-niveau lejer og præcisions speedcn-koblinger for at sikre høj stivhed og præcis placering af de tre akser. Udstyret med speedcn kortnæse spindel og beskyttelsesdæksel giver det stabile skærepræstation og beskyttelsesfunktioner. Bearbejdningscentret har også et fuldautomatisk værktøjsskiftesystem og en valgfri nitrogenbalanceringsenhed til at forbedre bearbejdningseffektiviteten og bearbejdningsnøjagtigheden. Derudover forbedrer den valgfri højhastighedsspindel, kølevandssystem og nitrogenbalanceringsenhed yderligere sin ydeevne i højbelastning og højpræcisionsbearbejdning.

+ Kontakt os
  • Lodret bearbejdningscenter
  • Lodret bearbejdningscenter

Produktionsinformation

Hovedkonfigurationer

Tre akser vedtager 'PMI eller Hiwin' eller 'THK' C3 -kvalitetskugler.
Tre akser med 'PMI eller Hiwin' eller 'THK' rulle guideveje.
V6/V7 med 'Rexroth' eller 'Shangyin' eller 'Yintai' eller 'THK' kugleskruer (z-akse) rulle)
P4 -kvalitetslejer til alle tre akser
Tre-akset 'Speedcn' koblinger
'Speedcn' korte næsespindler
Treakse 'Speedcn' vagter
Volumetric Oiler
Cylindre (direkte spindel med boostercylinder)
Værktøjskasse og justeringsværktøjer

Valgfrie konfigurationer

BBT40-ф120-15000 o / min direkte type 'Speedcn' lang næse spindel
BBT40-ф155-12000 omdrejningstype Direkte type 'Speedcn' kort næse spindel
BT40-24T ‘Yitai Tool Changer’.
Nitrogen modvægt
Spindel opgraderet midtervand (bælte type med roterende led / direkte type uden roterende led)

Tekniske parametre

Specifikation Enhed V6 V7 V8 V10 V1270 V1370 V1380 V1570
X/Y/Z -rejse mm 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
Tabelområde mm 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
Maksimal tabelbelastning kg 250 250 450 450 700 700 700 1100
Afstand fra spindel næse til bord mm 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
Afstand fra spindelcenter til søjle sporoverflade mm 488 488 550 655 770 770 860 800
Tabel T-slot mm 14t*3*125 14t*3*125 18t*5*80 18t*5*100 18t*5*125 18t*5*125 18t*5*125 18t*5*125
Spindel konisk hul/diameter r/min BBT40 (ф120) BBT40 (ф120) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155)
Spindelhastighed r/min Standard: 12000 Direkte mulighed: 15000 direkte Standard: 12000 Direkte mulighed: 15000 direkte Standard: 12000 Direkte type Indstilling: 8000 Beltypeindstilling: 10000 Beltypeindstilling: 15000 Direkte type Standard: 12000 Direkte type Indstilling: 8000 Beltypeindstilling: 10000 Beltypeindstilling: 15000 Direkte type Standard: 8000 direkte
Valgmulighed: 10000 bælte type
Valgmulighed: 12000 bælte type
Valgmulighed: 15000 direkte type
(X/å/z) Hurtig travers m/min 48 48 48 36 36 36 36 24
Z-akse-modvægt /mm Ingen modvægt Ingen modvægt Ingen modvægt Valgmulighed: Nitrogen -modvægt Valgmulighed: Nitrogen -modvægt Valgmulighed: Nitrogen -modvægt Valgmulighed: Nitrogen -modvægt Valgmulighed: Nitrogen -modvægt
Kugleskrue MM Standard XY: 28*16 Single Nut Z: 32*16 Dobbeltmøtrik Xz: 32*16 dobbeltmøtrikker y: 28*16 enkelt nødder Xzy: 36*16 enkelt møtrik Xzy: 40*12 dobbeltmøtrikker Xzy: 40*12 dobbeltmøtrikker Xzy: 40*12 dobbeltmøtrikker Xzy: 40*12 dobbeltmøtrikker Xzy: 40*12 dobbeltmøtrikker
MM Valgfrit XY: 28*12 Single Nut Z: 32*12 dobbeltmøtrik XZ: 32*16 Single Nut Y: 28*16 Single Nut
Lineær vejledning (bredde på lineær vejledning/antal glider) mm XY: 30*2 Z: 35*2 XY: 30*2 Z: 35*2 XYZ: 35*2 X: 35*2 yz: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 Xz: 45*3 y: 45*2 (4 skinner)
Maskinvægt kg Omkring 2700 Ca. 2750 Ca. 3100 Ca. 3800 Ca. 4800 Ca. 5000 Ca. 5200 Ca. 6000
PREV: 1165a Høj hastighed og High Precision Heavy Duty Machining Center
NEXT: Dobbelt kolonne bearbejdningscenter

Anbefalede produkter

Hold kontakten

+ SUBMIT
Ningbo HonGjia CNC Technology Co., Ltd.
Ningbo HonGjia CNC Technology Co., Ltd.
Ningbo HonGjia CNC Technology Co., Ltd. startede i 2006 og blev oprettet i 2018. Det er beliggende i Qianwan New District, Ningbo City, Zhejiang -provinsen, sydfløj i Kina Yangtze River Delta Economic Zone. Det er en virksomhed, der specialiserer sig i forskning, udvikling, produktion og salg af CNC -metalskæringsudstyr. Som et Kina Lodret bearbejdningscenter supplier and custom Lodret bearbejdningscenter company, Med stærk teknisk styrke og rig industrioplevelse, er HonGjia CNC forpligtet til at give kunderne avancerede CNC -løsninger for at imødekomme kundernes behov i forskellige brancher.
Plante og udstyr
  • Fabriksudseende
  • Fabriksudseende
  • Udstyr
  • Udstyr
  • Udstyr
  • Udstyr
  • Udstyr
Hvad er nyheder
Industri viden

Lodret bearbejdningscenter: Et smart værktøj til fremstilling af præcision

Lodret bearbejdningscenter , som et højtydende CNC-behandlingsudstyr, er især velegnet til præcisionsbehandling af komplekse dele. Det integrerer ikke kun essensen af ​​moderne CNC -teknologi, men sikrer også høj stabilitet og høj præcision af behandlingsprocessen gennem den optimerede konfiguration af en række præcisionskomponenter. Det lodrette bearbejdningscenter produceret af Ningbo HonGjia CNC Technology Co., LTD vedtager C3-niveau højpræcisionsboldskruer og rullende guide-skinner. Denne konfiguration forbedrer maskinværktøjets stivhed og tre-akse placeringsnøjagtighed. På samme tid med P4-niveau lejer og SpeedCN-præcisionskoblinger sikres stabiliteten og nøjagtigheden af ​​behandlingsprocessen, hvilket giver et solidt fundament til høj præcisionsbehandling.

Kernekomponenter: Dobbelt garanti for kvalitet og teknologi
I udvælgelsen af ​​kernekomponenter insisterer HonGjia CNC på at bruge topmærker i branchen, såsom C3-niveau kugleskruer fra PMI, Hiwin eller THK, og rullende guider fra det samme brand, for at sikre højpræcisionsbevægelse af maskinværktøjet i tre-akseret retning. Især for Z-aksen er V6/V7-serien udstyret med kugleskruer og rulleguider fra Rexroth, Hiwin, Yintai eller THK, hvilket yderligere forbedrer maskinens bærende kapacitet og stabilitet. Alle tre akser bruger P4-grade lejer, kombineret med SpeedCN-mærke-præcisionskoblinger, hvilket effektivt reducerer transmissionsfejl og forbedrer behandlingseffektiviteten.

Effektiv behandling: stabil ydeevne og beskyttelse er lige så vigtig
For at sikre stabil og effektiv skærepræstation er HonGjia CNCs lodrette bearbejdningscenter udstyret med SpeedCN-næsespindler. Dens design optimerer ikke kun transmission af skærekraft, men forhindrer også effektivt skaden på spindelen til det affald, der genereres under skæreprocessen gennem beskyttelsesdækslet, hvilket udvider udstyrets levetid. Derudover forbedrer maskinens indbyggede fuldautomatiske værktøjsskiftningssystem i høj grad behandlingseffektiviteten, og den valgfri nitrogenbalanceringsindretning afbalancerer yderligere den dynamiske belastning i spindelbevægelsen, så den kan opretholde fremragende ydelse i højbelastet, højpræcisionsbehandlingsopgaver.

Fleksibel konfiguration: imødekomme forskellige behandlingsbehov
For at imødekomme de specifikke behov hos forskellige kunder giver HonGjia CNCs lodrette bearbejdningscenter et væld af valgfri konfigurationer. F.eks. Kan kunder vælge BBT40-ф120-15000 omdrejningstal Direkte type SpeedCn Long Nose Spindle eller BBT40-ф155-12000 omdrejninger pr. På samme tid giver Yitai -mærket 24T værktøjsskifter med sine hurtige og nøjagtige egenskaber en anden stærk støtte til forbedring af behandlingseffektiviteten. For applikationer, der kræver højere præcision og stabilitet, kan du også vælge et nitrogen -modvægtsystem og opgradere til et centralt vandkølesystem (opdelt i direkte typer med og uden roterende led). Disse konfigurationer forbedrer maskinværktøjets ydelse yderligere i højpræcisionsmiljøer med høj belastning.
