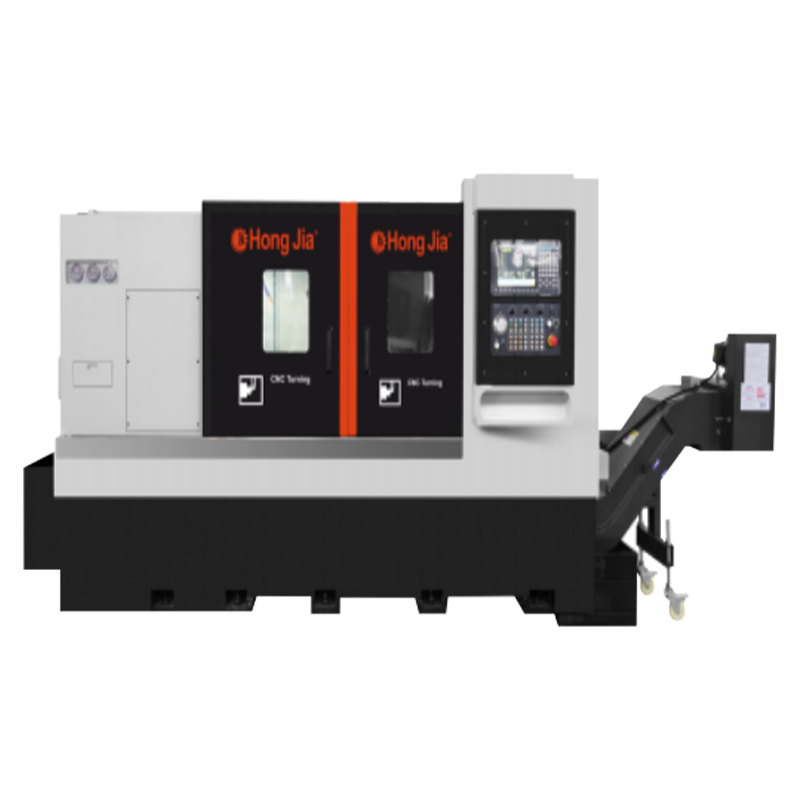

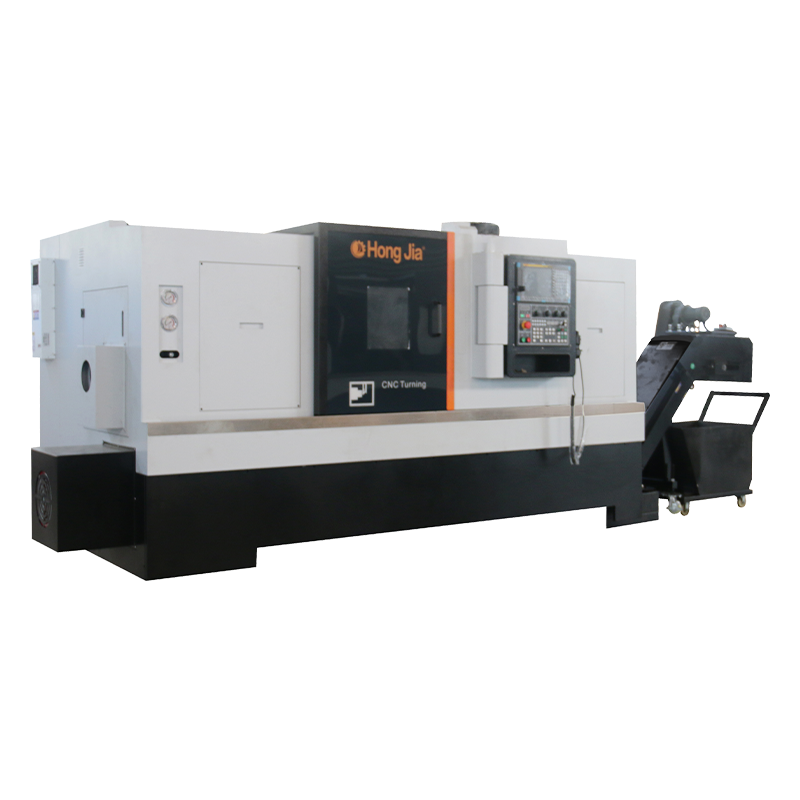

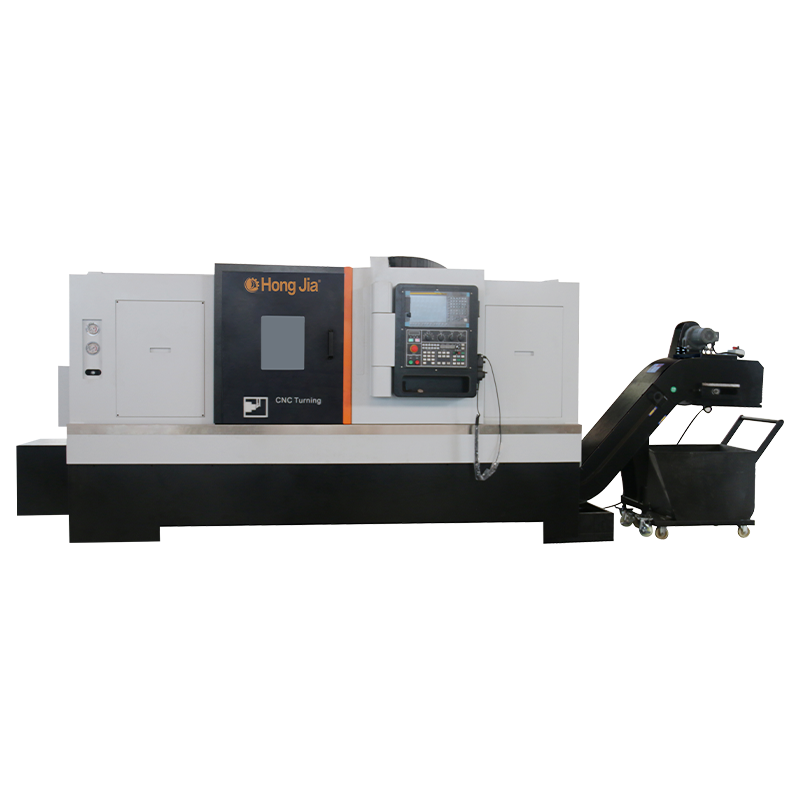

NC-115/1000 CNC Lathe

NC-115/1000 CNC-drejebænken er udstyret med det standard japanske fanuc0i-TF-kontrolsystem.
Designet, bygget og testet i fuld overensstemmelse med ISO NC-115 Turning Center-vurdering (statisk nøjagtighed, dimensionel og skæreydelse).
Maksimal X-akse rejse er 320 mm, maksimal z-akse rejse er 1000 mm, og disse tal er baseret på en standard 18,0 '(380 mm) chuck med x-akse og z-akse placeringsnøjagtighed på 0,008 mm og gentagelighed på 0,005 mm.

Det brede arbejdsområde i sengen er velegnet til bearbejdning af arbejdsemner i forskellige størrelser: den maksimale roterende diameter er 730 mm, den maksimale diameter på bearbejdede dele er 550 mm, den maksimale diameter på bearbejdede dele er 550 mm, den maksimale diameter på bearbejdede dele er 550 mm.
NC115-1000 CNC drejebænk designet og fremstillet af HonGjia vedtager en integreret 30-graders. Hældt sengestruktur, god stivhed og holdbarhed. Al struktur og støbningsdesign vedtager omvendt endelig elementanalyse. HonGjias unikke designmetodologi sikrer, at alle maskinværktøjer har mere videnskabelig og rimelig strukturel stivhed.
Honka NC-115/1000 maskinværktøj har en samlet vægt på 6600 kg og er lavet af støbejern af høj kvalitet, hvilket sikrer den samlede stabilitet, stivhed og bearbejdningsevne for værktøjet.
Spindel
NC-115/1000 er udstyret med en spindel af chuck-type, og næsemodellen Ansia2-11 er udstyret med en 18,0 '(380 mm) tre-kæbe-power chuck med et sæt bløde kæber som standard.
Maskinspindelmotorkraft: 22 kW (kontinuerlig), 27,5 kW (15 minutter kontinuerlig).
NC-115/1000-maskinens spindel er udstyret med et alfa-motorisk drev med en hastighed på 1000 o/min og et nominelt drejningsmoment på 285 nm (15 minutter) med en grundlæggende hastighed på 625 o/min.
NC-115/1000 spindel er bæltdrevet.
Spindlen har fem lejer - en rulleleje og fire vinkelkontaktlejer. Et par vinkelkontaktlejer er monteret foran og bagsiden af ​​spindlen for at øge spindelens samlede stivhed. 2 Vinkelkontaktlejer er monteret i den forreste ende af spindlen, 15 mm væk fra rullelejerne, for at øge spindelens runout -nøjagtighed. Den lejede boring foran på spindlen er 170 mm.
Kombinationen af ​​rullelejer og vinkelkontaktlejer giver systemet fremragende termisk stabilitet og øget radial og aksial stivhed. Den forreste ende af spindlen er labyrint forseglet for at forhindre, at det ydre miljø påvirker indersiden af ​​spindlen.

Spindlen i NC-115/1000-serien er udstyret med en ikke-kontakt magnetisk koder til stiv tapping, 1-graders indeksering og spindelpositionering.
Den ultratynde hydrauliske klemmemekanisme med kølevæskekredssystem kan tilsluttes en tre-kæbe kraftchuck eller collet adapter for at klemme arbejdsemner. Maskinen har et lille fodaftryk på grund af brugen af ​​slimline roterende cylindre.
En hydraulisk roterende cylindertrykmåler er fastgjort på venstre side af fronten af ​​maskinen for at observere den aktuelle kraft på chuck eller collet.
Det hydrauliske tryk fra den roterende cylinder kan justeres fra 74psi (5 kg/cm2) til 592psi (40 kg). Spindelklemningstryk kan let justeres gennem den venstre servicedør. En sikkerhedskontakt af sikkerhed er monteret på adgangsdøren.
Spindelklemningstrykket kan justeres fra 500 kg til 4000 kg. Den maksimale spindelrejse i spindelbindelinjen er 15 mm. NC-115/1500 spindelbindelinjen har en gennemstrømningskapacitet på 120 mm.
Servo -tårn
NC-115/1000 er udstyret med en standard 12-position tovejs servo-tårn. Det kan udstyres med 25*25 mm venstre og højre firkantede skaftværktøjer og 50 mm runde skaftværktøjer, 12 stationer.
Tårnet er drevet af børsteløse servomotorer og er nøjagtigt og pålideligt låst af en tredelt slut gearskive. Turret's tilstødende værktøjsskiftningstid er kun 0,18 sekunder.
Turret's længste værktøjsposition indekseres på 1,0 sekunder. Turret -gentageligheden er 2,5 bue sekunder.

Vejledninger og skruer
NC-115/1000-sengen bruger to japanske #55/ #55 Precision Linear Ball Guide Rails på X-aksen og Z-aksen med to lysbilleder for hver jernbane, der har meget god stivhed og slidstyrke.
Sammenlignet med en konventionel skydeguide har en lineær rullende guide lavere friktionsmodstand, ingen varmeproduktion og mindre termisk ekspansion. Derudover har den rullende vejledning højere positioneringsnøjagtighed, hurtigere foderhastigheder, kortere ikke-skæringstider, reducerede cyklustider, mindre slid, længere maskinliv og længere bearbejdningsstabilitet.
Hurtige travershastigheder på op til 20 m/min er tilgængelige for x- og z-akserne.
NC-115/1000-serien drejebænke er udstyret med Yintai C-3-præcisionsboller i x-aksen og C-3-præcisionsboller i z-aksen, hvilket minimerer termisk ekspansion og forbedrer stivhed, stabilitet og nøjagtighed.
X-aksen kugelseskruer har en diameter på 40 mm og en tandafstand på 5 mm. Z-aksekugleskærmen har en diameter på 50 mm og en tandafstand på 10 mm. Den maksimale tryk på X-aksen og z-aksen er 1080n.m.
Smøresystem

NC-115/1000 er udstyret med et automatisk centraliseret smøresystem som standard, som tillader let olie-smøring af alle bevægelige dele af maskinen og reducerer nedetid. Brug af olie -smøring sikrer pålidelig smøring af alle bevægelige dele af maskinen, reducerer smørekostninger og er miljøvenlige.
Kølesystem
NC-115/1000 er ergonomisk designet med tyk metalplade og kølevandtanke, som muliggør fuld genanvendelse af chips og kølevand, hvilket holder arbejdsmiljøet rent.
Maskinens metalplade beskytter alle større bevægelige dele af maskinen.
Maskinen er udstyret med en indvendig skydedør med et stort glasvisningsvindue. Hoveddøren er sammenlåst. Vand- eller oliebaseret kølevæske kan bruges.
Kølevæskedyser i headstock-enden og køling af over-slet er standard. Kølevæskestrømningshastighed 12 liter/minut. Kølevæsketankkapacitet 125 liter, kølevæsketryk 18 bar.
Chiptransportør som standard
Den aftagelige chiptransportør er udstyret med store vinkelhjul og kan let trækkes ud til rengøring.

Kontrolsystem
Alle modeller af NC-115/1000 er udstyret med en Chip-transportør forudindstillet interface. RS-232-C-interface er standard.
NC-115/1000-maskinens driftspanel er let at betjene med godt arrangerede knapper og letforståelige mærkning. Tastaturet er lavet af polyesterfilm og er meget pålidelig og modstandsdygtig over for skader.
Elektriske krav
Maskinens dimensioner: L 3980mm, W 2150mm, H 1920mm (med chiptransportør som standard). Omtrentlig maskinoverførselsvægt: 8000 kg.
NC-115/1000-maskinen, når det er udstyret med FANUC 0I-TF/PULS-kontrolsystemet, vil blive leveret med en fuld belastning 80 amp (FLA), (30kVA) 220 volt, 3-fase, 50Hz. Alle andre spændinger kræver en ekstra transformer.

Andre

Stiv tapping er en standardfunktion på NC-115/1000 og giver mulighed for præcis synkroniseret bevægelse af spindlen og z-aksen, hvilket sikrer nøjagtighed og tapphastighed. Tapping kræver et flydende tappingsværktøjsholder.
X-aksen og z-aksen er udstyret med Fanauc/1,8 kW servomotorer, som er direkte koblet til skruerne (stive koblinger) uden tilbageslagstab i positionering. Fleksible koblinger ved samlingerne eliminerer monteringsfejl på grund af parallel eller vinkelorientering.
NC-115/1000 er udstyret med et lyst LED-illumineret arbejdslys, hvilket letter operatørens syn på maskinens arbejdsområde. NC-115 // 1000 er udstyret med en tre-farve statusindikator for at vise maskinens driftsstatus.
Trykmålere monteret på fronten af ​​maskinen giver let adgang til det hydrauliske systems vigtigste tryk, spindelklemningstryk og den valgfri hydrauliske hale. Adgang til det indre af maskinen kan opnås gennem en aftagelig sidedør for at justere trykket på den hydrauliske klemmeenhed og den valgfri hydrauliske hale.
Et komplet sæt dokumentation til Machine / CNC -systemet.
Gratis 2,0 -dages idriftsættelsesuddannelse for programmerere og operatører af Honka -teknikere. NC-115/1000-maskinen leveres med en værktøjskasse inklusive skruenøgler og værktøjer.
