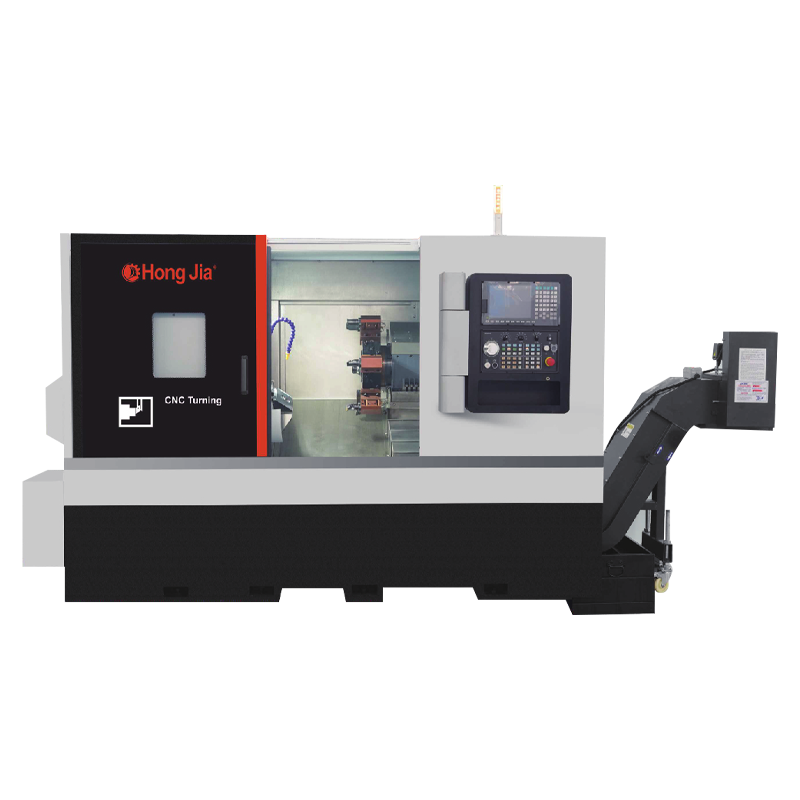

Hjem / Produkter / Horisontal CNC -drejnings- og fræsningsserie / NC110D Drive Head Motor Horisontal Turning Center NC110D Drive Head Motor Horisontal Turning Center
Power Head Motor Horizontal Turning Center har ikke kun de traditionelle drejebænkningsfunktioner, men kan også udføre en række behandlingsoperationer såsom boring og kedelig. Denne alsidighed giver en enhed mulighed for at gennemføre flere processer, reducere tiden til udskiftning af udstyr og overførsel af emner og forbedre den samlede behandlingseffektivitet.
Udstyret vedtager et højstørrelses grundlæggende strukturdesign for at sikre stabilitet og præcision under behandlingen. Dette design gør det muligt for udstyret at modstå den enorme belastning, der er bragt ved kraftig skæring og opretholde den samme behandlingsnøjagtighed, hvorved behandlingskravene opfylder behandlingen af høj præcision og dele af høj kvalitet.
Effekthovedmotoren er kernekomponenten i udstyret. Det vedtager avanceret motorisk teknologi og kontrolsystem for at opnå nøjagtig og hurtig fodring og rotationsbevægelse. Dette højtydende effekthovedsystem forbedrer ikke kun behandlingseffektiviteten, men sikrer også stabiliteten og pålideligheden af behandlingsprocessen.
Produktionsinformation
Behandlingskapacitet
1. drejebænk, boring og kedelig kan udføres
2. Høj stivheds grundlæggende struktur, for at opnå kraftig skæring
3. Fremragende skæringsevne og stabil behandlingsnøjagtighed for at opnå høj produktion
4. udtrækkelsestanken bruges til let rengøring og skæring
5. Standard tankkapacitet: 125L

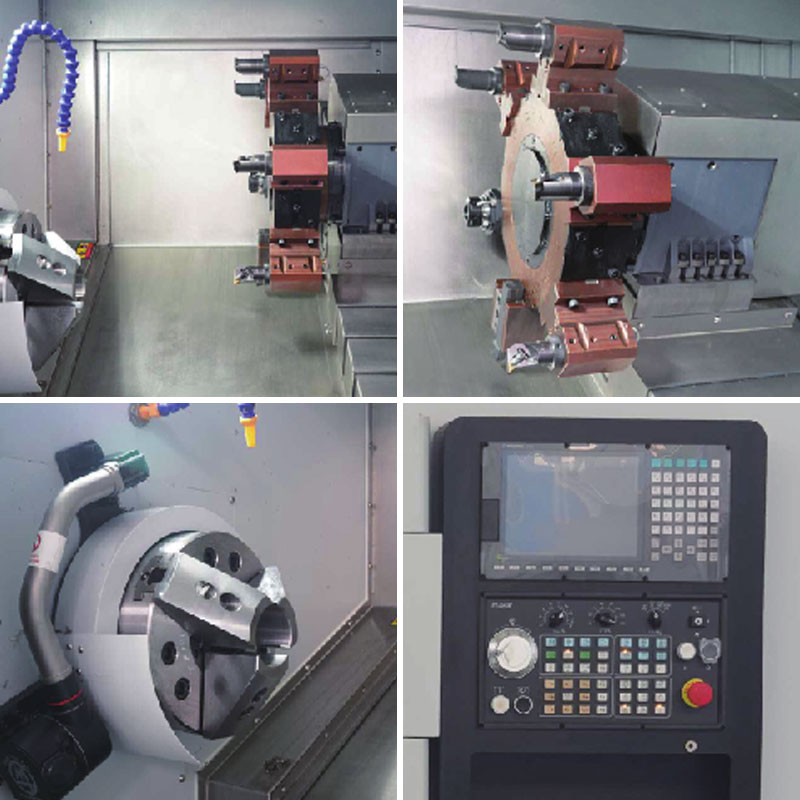

Maskinværktøjskonfiguration
1. ny generation Sytec22ta
2. ny generation drivmotor
3.. Den nye generation af højmoment servo spindelmotor er standard
4. Taiwan eller Japan Wire Rail and Screw
5. Separat vandtank
6. Chip -fjernelsesmaskine
7. Olietryk tre kløer
8. Standard med indbygget højhastighedsenhed præcision mekanisk spindel
Teknisk parameter
| Punkt | Enhed | NC-110D | |
| Maks. Drejer diameteren på sengen | mm | Φ750 | |
| Maks. bearbejdning af diameter | mm | Φ600 | |
| Maks. Arbejdslængde | mm | 700 | |
| Maks. Bind stang gennem huldiameter | mm | Φ75 | |
| Hovedakse | Spindel næseform | A2-8/11 | |
| Spindel gennem huldiameter | mm | Φ86 | |
| Den tilspidsede spindel indre hul | MT-6 | ||
| Tre-KAW CHUCK Holding kapacitet | 10 " | ||
| Træk Rod Action Form | Hydraulisk tryk | ||
| Maks. Spindelhastighed | r/min | 2500 min -1 | |
| Hovedmotorkraft | KW | 15/18.5 | |
| Foder | X-akse rejser | mm | 350 |
| Z-akse rejser | mm | 750 | |
| X/Z Axis Hurtig bevægende hastighed | m/min | 25 | |
| Præcision | Positioneringsnøjagtighed (x/z) | mm | ± 0,005 |
| Gentagen positioneringsnøjagtighed (x/z) | mm | ± 0,003 | |
| Elværktøjstårn | Værktøjsnummer | 12 | |
| Køreform | Servo | ||
| Højde på midten | mm | 100 | |
| Værktøjsskiftstid (T-T) | S | 0.2 | |
| Kedelige værktøjsholder specifikationer | mm | 50 | |
| Specifikationer for firkantet værktøjsholder | mm | 25 | |
| Powerhead -hastighed | R.P/min | 4000 | |
| Power Head Motor Power | KW | 3.6 | |
| Powerhead drejningsmoment | N.M. | 15 | |
| Powerhead -type | Bmt | 65 | |
| Tailstock | Konisk af halebøsning | MT-5 | |
| Midtbillede diameter | mm | Φ80 | |
| Topmuffe maksimale rejser | mm | 100 | |
| Sikkerhedsskærm | Helt lukket | ||
| Numerisk kontrolsystem | Ny generation 22ta/fanuc 0i-tf | ||
| Maskinvægt | Kg | 5200 | |
| Overordnede Dirnensions of the Machine (LXWXH) | mm | 2980 × 2200 × 1950 | |
Hold kontakten
Ningbo HonGjia CNC Technology Co., Ltd.
Ningbo HonGjia CNC Technology Co., Ltd. startede i 2006 og blev oprettet i 2018. Det er beliggende i Qianwan New District, Ningbo City, Zhejiang -provinsen, sydfløj i Kina Yangtze River Delta Economic Zone. Det er en virksomhed, der specialiserer sig i forskning, udvikling, produktion og salg af CNC -metalskæringsudstyr. Som et Kina NC110D Drive Head Motor Horisontal Turning Center supplier and custom NC110D Drive Head Motor Horisontal Turning Center company, Med stærk teknisk styrke og rig industrioplevelse, er HonGjia CNC forpligtet til at give kunderne avancerede CNC -løsninger for at imødekomme kundernes behov i forskellige brancher.
Plante og udstyr
Hvad er nyheder
-
I dagens stadig mere konkurrencedygtig fremstillingsindustri kræver virksomheder i stigende grad højeffektiv, højpræcision og meget integrerede bearbejdningsløsninger. Ningbo Hongjia CNC Technology Co., Ltd., a profes...
Læs mere -
En bore- og tappemaskine er et maskinværktøj, der kombinerer bore- og tapningsfunktioner. Det bruges primært til at bore huller og skabe interne tråde (tappe) i materialer som metal, plast og træ. Gennem automat...
Læs mere -
1. Hvorfor foretrækker luftfartsindustrien Horisontale drejecentre ? Tyngdekraftsfordel: Undgå deformation af store arbejdsemner Lodrette drejeproblemer: Ved behandling ...
Læs mere
Industri viden
Højeffektiv behandling af drevhovedmotorens vandret drejningscenter
1. strukturelle egenskaber og høj effektivitet
Driv hovedmotor vandret drejningscenter Vedtager generelt en gantry -rammestruktur, og maskinbedet er for det meste lavet af polymerbetonmateriale, som har god dæmpningsydelse og lav termisk ledningsevne, hvilket er befordrende for at forbedre formenes behandlingsnøjagtighed. Drive Head Motor Horizontal Turning Center produceret af Ningbo HonGjia CNC Technology Co., LTD vedtager dette avancerede strukturelle design for at sikre stabiliteten og nøjagtigheden af værktøjet til værktøjet under højhastighedsdrift.
2. Avanceret drevteknologi
Med hensyn til køretilstand har Drive Head Motor Horizontal Turning Center udviklet sig fra traditionel lineær bevægelse (x/å/z -akse) servomotor og kugleskrev til det aktuelle lineære motoriske drev. Den lineære motor eliminerer transmissionselementet, der konverterer roterende bevægelse til lineær bevægelse, og dermed forbedrer den dynamiske ydelse, bevægelseshastighed og behandlingsnøjagtighed af aksen. Nogle produkter fra Ningbo HonGjia CNC Technology Co., LTD har vedtaget Linear Motor Drive -teknologi, hvilket har forbedret maskinværktøjets akseacceleration og hurtige rejsehastighed og derved forbedret produktionseffektiviteten markant.
Derudover realiseres svingen af det roterende bord og sving og rotation af spindelhovedet bredt af drejningsmomentmotorer. Momentmotoren er en synkron motor, hvis rotor er direkte fastgjort til den komponent, der skal køres uden mekaniske transmissionselementer. Derfor har den ekstremt høj statisk og dynamisk belastningsstivhed, hvilket forbedrer placeringsnøjagtigheden og gentageligheden af den roterende akse og svingaksen.
3. højpræcision elektrisk spindel
Den elektriske spindel er kernekomponenten i drivhovedmotorens vandret drejningscenter. I behandlingen af skimmelfri formoverflader og komplekse konturer anvendes der ofte mindre diameter-slutmøller, hvilket kræver, at den elektriske spindel har en meget høj hastighed. På nuværende tidspunkt er spindelhastigheden for højhastighedsbearbejdningscentre på markedet for det meste mellem 18000 og 42000R/min, mens spindelhastigheden for nogle avancerede produkter endda kan nå mere end 54000R/min. Drive Head Motor Horisontal Turning Center of Ningbo HonGjia CNC Technology Co., Ltd er udstyret med en højpræcision elektrisk spindel med høj hastighed og god stabilitet, som kan imødekomme behandlingsbehovet for forskellige komplekse forme.
For at sikre stabiliteten af den højhastigheds elektriske spindel er maskinværktøjet også udstyret med sensorer til måling af temperatur, forskydning og vibration for at overvåge temperaturstigningen, aksial forskydning og vibration af motoren, lejet og spindlen. Disse sensorer leverer korrektionsdata for CNC -systemet til at ændre spindelhastigheden og tilførselshastigheden, optimere behandlingsparametrene og således sikre behandlingsnøjagtighed og effektivitet.
4. avanceret kontrolsystem
CNC -kontrolsystemet er en vigtig del af drivhovedmotorens vandret drejecenter, der stort set bestemmer hastigheden, nøjagtigheden og overfladekvaliteten for maskinværktøjsbehandling. Programsegmentets behandlingstid for high-end CNC-kontrolsystemer kan generelt nå mindre end 0,5 ms, hvilket kan opfylde kravene til behandling af realtid i dataflow i højhastighedsbehandling. Drive Head Motor Horisontal Turning Center of Ningbo HonGjia CNC Technology Co., Ltd er udstyret med et avanceret CNC-kontrolsystem for at sikre stabiliteten og nøjagtigheden af værktøjet til værktøjet under høj hastighed. .
