Hjem / Produkter / Horisontal CNC -drejnings- og fræsningsserie / NC110D-Y High Production Horizontal Turning Center NC110D-Y High Production Horizontal Turning Center
Højbindingshorisontale drejecentre bruger højtydende spindler og skæresystemer, som let kan klare behandlingen af dele af forskellige materialer og former. Kraftig skærekraft og stabil skærehastighed sikrer behandlingseffektivitet og behandlingskvalitet. Optimerede værktøjsstier og skæreparametre reducerer vibrationer og slid under skæring og forlænger værktøjets levetid.
Præcisionsguidskinner og positioneringssystemer sikrer høj præcision og stabilitet under behandlingen. Avancerede sensorer og kontrolsystemer overvåger og justerer behandlingsparametre i realtid for at sikre konsistens i behandlingsnøjagtighed. Pålidelige klemmesystemer og inventar sikrer stabiliteten og placeringsnøjagtigheden af dele under behandlingen.
Høj grad af automatisering, understøtter en række automatiserede belastnings- og losningsmetoder, reducerer manuel indgriben og forbedrer produktionseffektiviteten. Optimeret maskinværktøjsstruktur og varmeafledningssystem sikrer langvarig stabil drift, reducer nedetid og øg den samlede output.
Produktionsinformation
Behandlingskapacitet
1. drejebænk, boring og kedelig kan udføres
2. Høj stivheds grundlæggende struktur, for at opnå kraftig skæring
3. Fremragende skæringsevne og stabil behandlingsnøjagtighed for at opnå høj produktion
4. udtrækkelsestanken bruges til let rengøring og skæring
5. Standard tankkapacitet: 125L

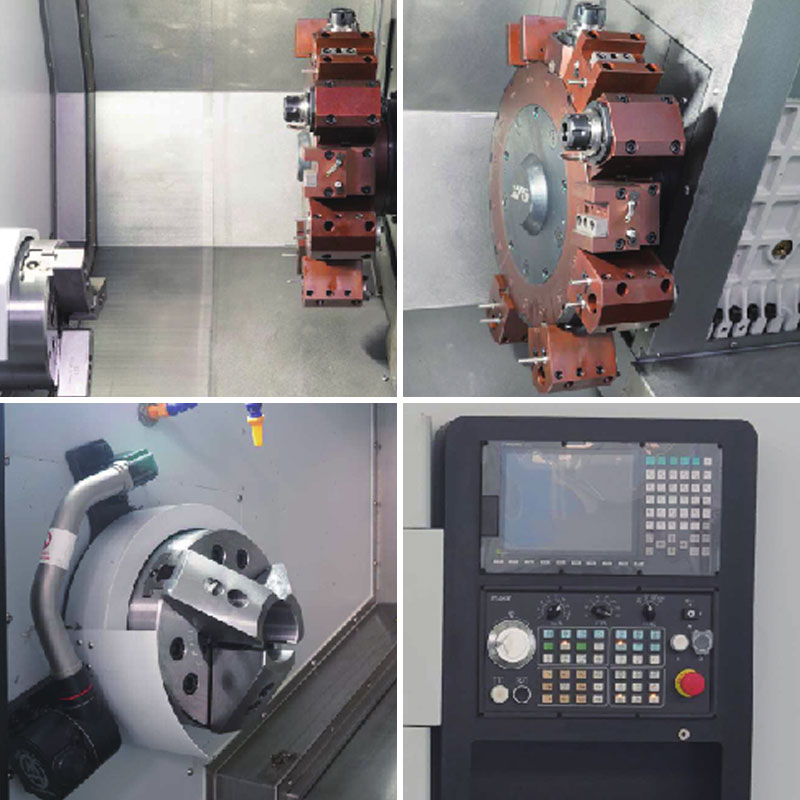

Maskinværktøjskonfiguration
1. ny generation Sytec/22TB
2. ny generation drivmotor
3.. Den nye generation af højmoment servo spindelmotor er standard
4. Taiwan eller Japan Wire Rail and Screw 5. SEPARATE VAND TANK
6. Chip -fjernelsesmaskine
7. Olietryk tre kløer
8. Standard med indbygget højhastighedsenhed præcision mekanisk spindel
Teknisk parameter
| Punkt | Enhed | NC-110D-Y | |
| Maks. Drejer diameteren på sengen | mm | Φ750 | |
| Maks. bearbejdning af diameter | mm | Φ600 | |
| Max. Arbejdslængde | mm | 700 | |
| Maks. Bind stang gennem huldiameter | mm | Φ75 | |
| Hovedakse | Spindel næseform | A2-8/11 | |
| Spindel gennem huldiameter | mm | Φ86 | |
| Tapen af spindelens indre hul | MT-6 | ||
| Tre-KAW CHUCK Holding kapacitet | 10 ” | ||
| Træk Rod Action Form | Hydraulisk tryk | ||
| Maks. Spindelhastighed | r/min | 2500 min -1 | |
| Hovedmotorkraft | KW | 15/18.5 | |
| Foder | X-akse rejser | mm | 350 |
| Z-akse rejser | mm | 750 | |
| X/Z Axis Hurtig bevægende hastighed | m/min | 25 | |
| Præcision | Positioneringsnøjagtighed (x/z) | mm | ± 0,005 |
| Gentagen positioneringsnøjagtighed (x/z) | mm | ± 0,003 | |
| Elværktøjstårn | Værktøjsnummer | 12 | |
| Køreform | Servo | ||
| Højde på midten | mm | 100 | |
| ToolChangetime (T-T) | S | 0.2 | |
| Kedelige værktøjsholder specifikationer | mm | 50 | |
| Specifikationer for firkantet værktøjsholder | mm | 25 | |
| Powerhead -hastighed | R.P/min | 4000 | |
| Power Head Motor Power | KW | 3.6 | |
| Powerhead drejningsmoment | N.M. | 15 | |
| Powerhead -type | Bmt | 55/65 | |
| Y-akse | Y-aksen rejser | mm | 150 |
| Y-aksemotormoment | N.M. | 8.4 | |
| Y-aksen skrue | Kugler | 3206 | |
| Y-akse guide form | Rektangulære hårde skinner / trådskinner | Rektangulær hård jernbane | |
| Tailstock | Konisk af halebøsning | MT-5 | |
| Midtbillede diameter | mm | Φ80 | |
| Topmuffe maksimale rejser | mm | 100 | |
| Sikkerhedsskærm | Helt lukket | ||
| Numerisk kontrolsystem | Sytec 22TB/Fan UC OI-TF | ||
| Maskinvægt | Kg | 5350 | |
| Overordnede dimensioner af maskinen (LXWXH) | mm | 2980 × 2200 × 1950 | |
