V600 CNC lodret drejebane

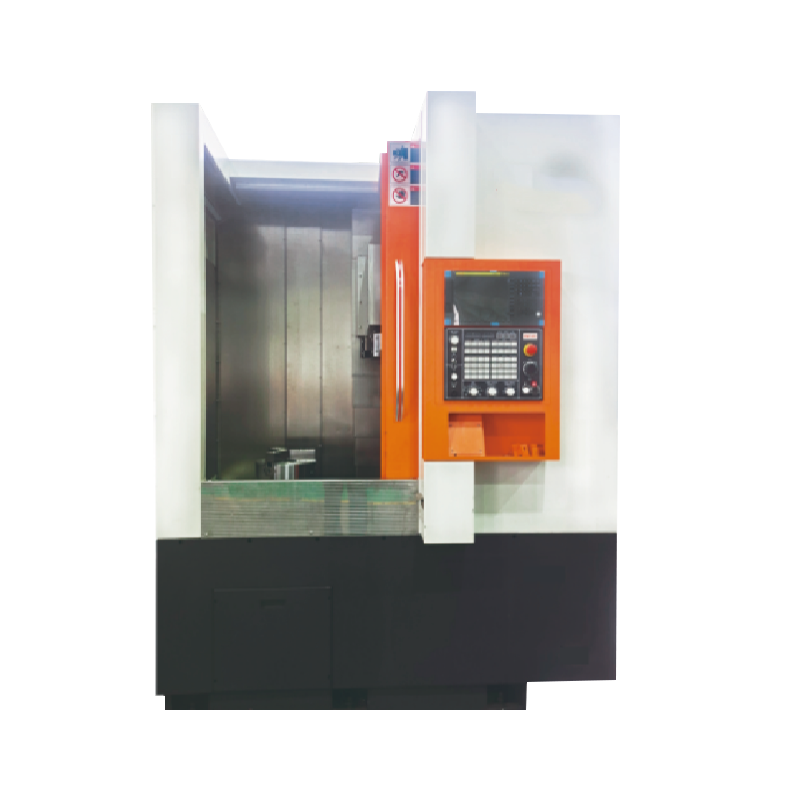

V600 CNC lodret drejebænk: Et effektivt og præcist metalskæringsværktøj

1. teknologi-ledet, skaber en effektiv behandlingsplatform
V600 CNC lodret drejebænk skiller sig ud blandt mange lignende produkter med dens høje stivhed og fremragende omkostningseffektivitet. X-aksen for maskinværktøjet vedtager en ultra-positionering dynamisk søjlestruktur udstyret med tre guideskinner og et bredt bærende sektion, hvilket sikrer den høje stivhed og fremragende stødabsorptionsydelse af maskinværktøjet. Dette design gør det muligt for V600 let at tackle skæreopgaver med høj præcision og høj belastning, hvad enten det er grov behandling og efterbehandling af jern, ikke-ferrøse metaller eller nogle ikke-metalliske materialer.

2. Mechatronics Design, kompakt og smuk struktur
Det overordnede design af V600 CNC lodret drejebane legemliggør det avancerede koncept om mekatronik med en kompakt struktur, rimelig layout og smuk form. Dens lukkede beskyttelsesanordning sikrer effektivt operationel sikkerhed, det automatiske chipfjernelsessystem reducerer byrden ved manuel rengøring, og den hydrauliske effekt Chuck indser automatisk klemme af emnet, hvilket yderligere forbedrer behandlingseffektiviteten. Maskinværktøjet vedtager et begrænset elementoptimeringsdesign som helhed, hvilket sikrer pålideligheden af ​​ydeevne, overlegen dynamisk stivhed og stabil drift og giver et solidt fundament for langvarig behandling af høj kvalitet.

3. Solid Foundation, støbning af højrigiditetsmaskine krop
Basen for maskinværktøjet vedtager en integreret kassestruktur. Ribbenlayoutet er optimeret med en endelig elementmetode kombineret med støbejernsmateriale med høj densitet, hvilket giver værktøjsværktøjet god stivhed og fremragende seismisk modstand. Dette design forbedrer ikke kun den samlede stabilitet af værktøjet til værktøjet, men giver også stærk støtte til behandling med høj præcision.

4. solid søjle, der bærer tunge skæreudfordringer
Den rektangulære tværsnitssøjle, der er placeret på basen, er udstyret med tre guideskinner, der er fastgjort på kolonnen, hvoraf den ene er en bundstøtte, der i høj grad forbedrer maskinværktøjets stivhed, hvilket gør det muligt for den at modstå tunge skæreoperationer og opretholde høj præcision i lang tid.

5. Højpresterende spindel for at imødekomme komplekse behandlingskrav
Spindlen af ​​V600 CNC lodret drejebænk drives af en højtydende spindelmotor. Spindellejerne bruger importeret højpræcision dobbelt række cylindriske rullelejer og tovejs vinkelkontaktlejer. Bagenden support bruger også dobbelt-række cylindriske rullelejer med høj præcision. Denne konfiguration sikrer, at maskinværktøjet kan modstå store skærekræfter i både aksiale og radiale retninger og opfylde kravene til højpræcision under komplekse behandlingsbetingelser.

6. Effektivt værktøjssystem til at forbedre behandlingseffektiviteten
Maskinsværktøjet er udstyret med en importeret højtydende vandret hydraulisk værktøjsholder, som har egenskaberne ved stor skærekraft, høj pålidelighed og lav behandlingsinterferens, og er et ideelt valg til effektiv behandling. Med hensyn til fodring drives værktøjets bevægelse i X- og Z -retningen af ​​en servomotor og drevet af en præcision kugleskrue. Skruen vedtager en C3-grade stordiameterkuglevejledning Rod Pre-Load Design for at sikre høj stivhed og høj præcision. Guideskinnerne for hver akse er rullestyreskinner, som har egenskaberne ved lav friktionsmodstand, høj præcision og stærk bærende kapacitet og er meget velegnede til effektiv og præcis kraftig skærebehandling.

7. Avanceret system sikrer stabil kontrol
V600 CNC-lodret drejebænk vedtager FANUC 0I-TF Plus (5) CNC-systemet og AC langsgående og laterale servosystemer. Systemets ydelse er pålidelig, hvilket giver en solid garanti for effektiv og stabil drift af værktøjet til værktøjet. Denne konfiguration forbedrer ikke kun behandlingsnøjagtigheden, men forenkler også driftsprocessen, hvilket gør det let at håndtere endda komplekse behandlingsopgaver.
