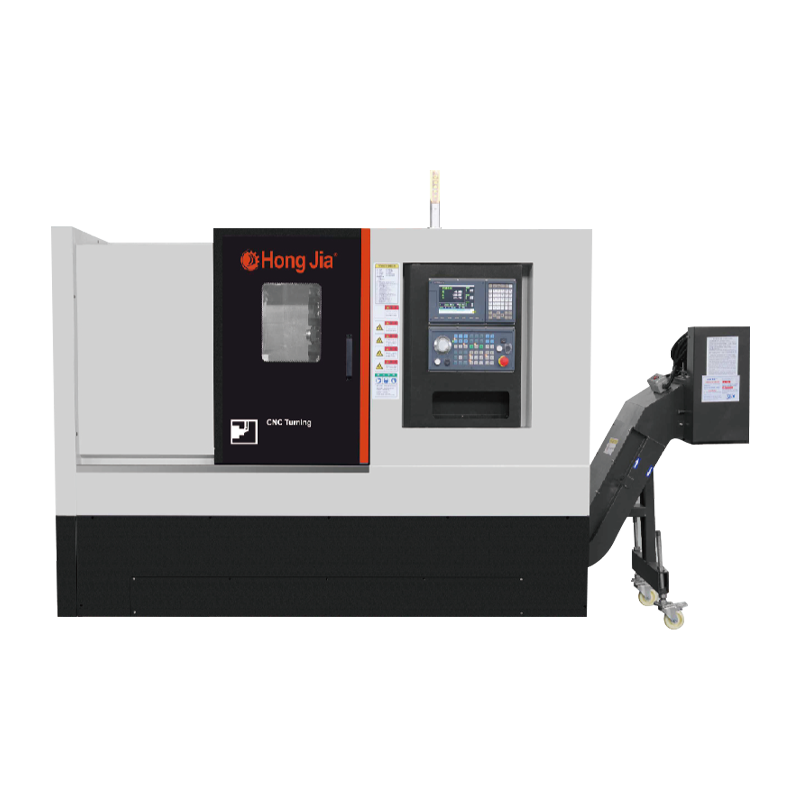

Hjem / Produkter / Horisontal CNC -drejnings- og fræsningsserie / NC-108 High Rigidity Horisontal Turning Center NC-108 High Rigidity Horisontal Turning Center
Vandrette drejecentre med høj stigning kan håndtere dele af forskellige størrelser, fra små præcisionsdele til store, tunge dele. På samme tid sikrer dets nøjagtige kontrolsystem og avanceret programmeringsteknologi, at enhver behandling kan opnå den forudindstillede nøjagtighed og overfladekvalitet.
Den nye generation af høj-drejningsmoment-servo-spindelmotor, der leveres som standard med High-Rigidity Horizontal Turning Center, er kernen i dets kraftfulde skærefunktioner. Denne motor har ikke kun kraftfuld effekt, men har også ekstremt høj drejningsmomentydelse, som let kan håndtere en række vanskelige at maskine materialer og tunge skæreopgaver.
Anvendelsen af højhastighedsspindel forkorter behandlingscyklussen markant og forbedrer produktionseffektiviteten markant. Ved bearbejdning af komplekse dele kan højhastighedsspindler fjerne materialet hurtigere, hvilket gør processen mere effektiv og hurtigere. På samme tid sikrer den høje præcision og stabilitet af den præcisionsmekaniske spindel, at den dimensionelle nøjagtighed og overfladekvaliteten af de forarbejdede dele opfylder de forudindstillede krav.
Produktionsinformation
Behandlingsevne
1. drejebænk, boring og kedelig kan udføres
2. Høj stivheds grundlæggende struktur, for at opnå kraftig skæring
3. Fremragende skæringsevne og stabil behandlingsnøjagtighed for at opnå høj produktion
4. udtrækkelsestanken bruges til let rengøring og skæring
5. Standard tankkapacitet: 125L

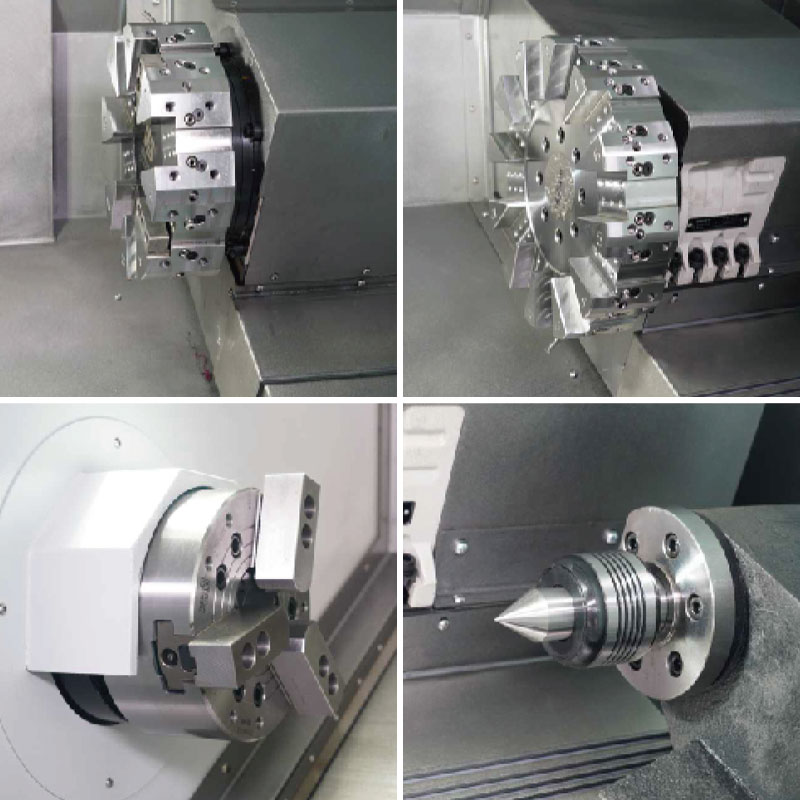

Maskinværktøjskonfiguration
1. Ny generation Sytec/7TA-E
2. ny generation drivmotor
3.. Den nye generation af højmoment servo spindelmotor er standard
4. Taiwan eller Japan Wire Rail and Screw
5. Separat vandtank
6. Chip -fjernelsesmaskine
7. Olietryk tre kløer
8. Standard med indbygget højhastighedsenhed præcision mekanisk spindel
Teknisk parameter
| Punkt | Enhed | NC-108 | |
| Maks. Drejediameter på sengen | mm | Φ560 | |
| Maks. bearbejdningsdiameter (disktype) | mm | Φ330 | |
| Maks. bearbejdningsdiameter (akseltype} | mm | Φ280 | |
| Maks. drejediameter på et skateboard | mm | Φ280 | |
| Afstand mellem to centre | mm | 500 | |
| Maks. Arbejdslængde | mm | 500 | |
| Maks. Bind stang gennem huldiameter | mm | Φ52 | |
| Rektor | Spindel næseform | A2-6 | |
| Spindel gennem huldiameter | mm | Φ66 | |
| Tapen af spindelens indre hul | MT-6 | ||
| Tre-KAW CHUCK Holding kapacitet | 8 " | ||
| Træk Rod Action Form | Hydraulisk tryk | ||
| Maks. Spindelhastighed | r/min | 4000 | |
| Hovedmotorkraft | KW | 11/15 | |
| Foder | X-akse rejser | mm | 225 |
| Z-akse rejser | mm | 490 | |
| X/Z Axis Hurtig bevægende hastighed | m/min | 25 | |
| Præcision | Positioneringsnøjagtighed (x/z) | mm | 0,008/0,010 |
| Gentagen positioneringsnøjagtighed (x/z) | mm | 0,006/0,008 | |
| Data | Værktøjsnummer | 8/12 | |
| Køreform | servo | ||
| Højde på midten | mm | 80 | |
| Værktøjsskiftstid (T-T) | sekunder | 0.2 | |
| Kedelige værktøjsholder specifikationer | mm | 32 | |
| Specifikationer for firkantet værktøjsholder | mm | 25 | |
| Tailstock | Taperoftailstocksleeve | MT-5 | |
| Max/Min.Hold -arbejdsemnelængde | mm | 500/60 | |
| Sikkerhedsskærm | Helt lukket | ||
| Numerisk kontrolsystem | SYTEC 7TA/ Fanuc0i-TF/ GSK988TA | ||
| Maskinvægt | Kg | ≈4200 | |
| Overordnede dimensioner af maskinen (LXWXH) | mm | 2500x1700x1790 | |
Hold kontakten
Ningbo HonGjia CNC Technology Co., Ltd.
Ningbo HonGjia CNC Technology Co., Ltd. startede i 2006 og blev oprettet i 2018. Det er beliggende i Qianwan New District, Ningbo City, Zhejiang -provinsen, sydfløj i Kina Yangtze River Delta Economic Zone. Det er en virksomhed, der specialiserer sig i forskning, udvikling, produktion og salg af CNC -metalskæringsudstyr. Som et Kina NC-108 High Rigidity Horisontal Turning Center supplier and custom NC-108 High Rigidity Horisontal Turning Center company, Med stærk teknisk styrke og rig industrioplevelse, er HonGjia CNC forpligtet til at give kunderne avancerede CNC -løsninger for at imødekomme kundernes behov i forskellige brancher.
Plante og udstyr
Hvad er nyheder
-
I dagens stadig mere konkurrencedygtig fremstillingsindustri kræver virksomheder i stigende grad højeffektiv, højpræcision og meget integrerede bearbejdningsløsninger. Ningbo Hongjia CNC Technology Co., Ltd., a profes...
Læs mere -
En bore- og tappemaskine er et maskinværktøj, der kombinerer bore- og tapningsfunktioner. Det bruges primært til at bore huller og skabe interne tråde (tappe) i materialer som metal, plast og træ. Gennem automat...
Læs mere -
1. Hvorfor foretrækker luftfartsindustrien Horisontale drejecentre ? Tyngdekraftsfordel: Undgå deformation af store arbejdsemner Lodrette drejeproblemer: Ved behandling ...
Læs mere
Industri viden
Ningbo HonGjia CNC Technology Co., Ltd er et firma, der specialiserer sig i forskning, udvikling, produktion og salg af CNC Metal Cutting -udstyr. Det er forpligtet til at levere CNC-løsninger af høj kvalitet til kunder i forskellige brancher. Dens High-Rigidity Horisontal Turning Center er et højtydende repræsentativt produkt på dette felt.
Kraftige skærefunktioner
High-Rigidity Horizontal Turning Center har fremragende behandlingsfunktioner og kan klare forskellige behandlingsbehov fra mikro-præcisionsdele til store og tunge arbejdsemner. Dette udstyr bruger en ny generation af servo-spindelmotorer med højt drejningsmoment, som ikke kun har en stærk effekt, men også har ekstremt høje drejningsmomentpræstation, hvilket gør det muligt for let at klare forskellige vanskelige at behandle materialer og tunge skæreopgaver.
Høj præcision og høj effektivitet sameksisterer
En af de vigtigste fordele ved High Rigidity Horizontal Turning Center er dets præcisionskontrolsystem og avanceret programmeringsteknologi. Udstyret kan opnå ekstremt høj behandlingsnøjagtighed, hvilket sikrer, at hver behandling opfylder kravene til forudindstillet størrelse og overfladekvalitet. Til behandlingsbehovet for komplekse dele sikrer den højpræcisionsmekaniske spindel udstyret med udstyr ikke kun nøjagtighed, men har også fremragende stabilitet, reducerer behandlingsfejl og forbedrer således konsistensen af dele.
Derudover har anvendelsen af højhastighedsspindler i høj grad forkortet behandlingscyklussen og forbedret produktionseffektivitet. Sammenlignet med traditionelt lavhastighedsbehandlingsudstyr kan højhastighedsspindler fjerne materialer hurtigere og derved fremskynde den samlede behandlingsproces.
Pålidelig og stabil strukturel design
Under bearbejdningsprocessen har maskinværktøjets stivhed og stabilitet en direkte indflydelse på bearbejdningskvaliteten og effektiviteten. Ningbo HonGjia CNC Technology Co., Ltd.'s High Rigidity Horisontal Turning Center vedtager et høj-steg-sengesign, som effektivt kan reducere vibrationer og forbedre udstyrets stabilitet.
Derudover er guideskinnerne og spindelsystemerne i udstyret nøjagtigt optimeret og nøje testet for at sikre overlegen nøjagtighed og holdbarhed under langvarig brug. Dette højstabilitetsdesign gør det muligt for High-Rigidity Horizontal Turning Center at opretholde fremragende ydelse i kompleks delebehandling og produktionsmiljøer med høj intensitet.
Imødekomme behovene hos flere industrier
High-Rigidity Horizontal Turning Center er vidt brugt i rumfart, bilproduktion, præcisionsinstrumenter, energiudstyr og andre industrier. Til behandling af højpræcisionsdele i rumfartsfeltet kan udstyret sikre, at konsistensen og højpræcisionskravene i dele; Inden for bilproduktion kan dens effektive behandlingskapacitet imødekomme masseproduktionsbehovet for motordele, transmissionssystemkomponenter osv.; Og inden for produktion af energiudstyr kan dets spindelmotor med højt drejningsmoment let behandle store og komplekse dele og forbedre produktionseffektiviteten.
Ningbo HonGjia CNC Technology Co., Ltd: Professionalisme og innovation
Som en professionel kinesisk højstighed vandret drejningscenter-leverandør og brugerdefineret fabrik, giver Ningbo HonGjia CNC Technology Co., LTD høj kvalitet CNC-udstyr til globale kunder med stærk teknisk styrke og rig brancheerfaring. Virksomheden overholder altid teknologisk innovation og optimerer kontinuerligt produktydelsen for at imødekomme behandlingsbehovet hos forskellige kunder.
Uanset om det er en enkelt stykke lille batchbehandling eller storstilet produktion, kan højstighed vandret drejningscenter give stabil og pålidelig behandlingsydelse. Ningbo HonGjia CNC Technology Co., Ltd er forpligtet til at give kunderne avancerede CNC -løsninger, hjælpe produktionsvirksomheder med at forbedre produktionseffektiviteten, forbedre produktkvaliteten og fremme industriel fremstilling til et højere niveau.
