Hjem / Produkter / Horisontal CNC -drejnings- og fræsningsserie / CK6140 High-Precision CNC Horisontal Lathe CK6140 High-Precision CNC Horisontal Lathe
Numerisk kontrol drejebænk

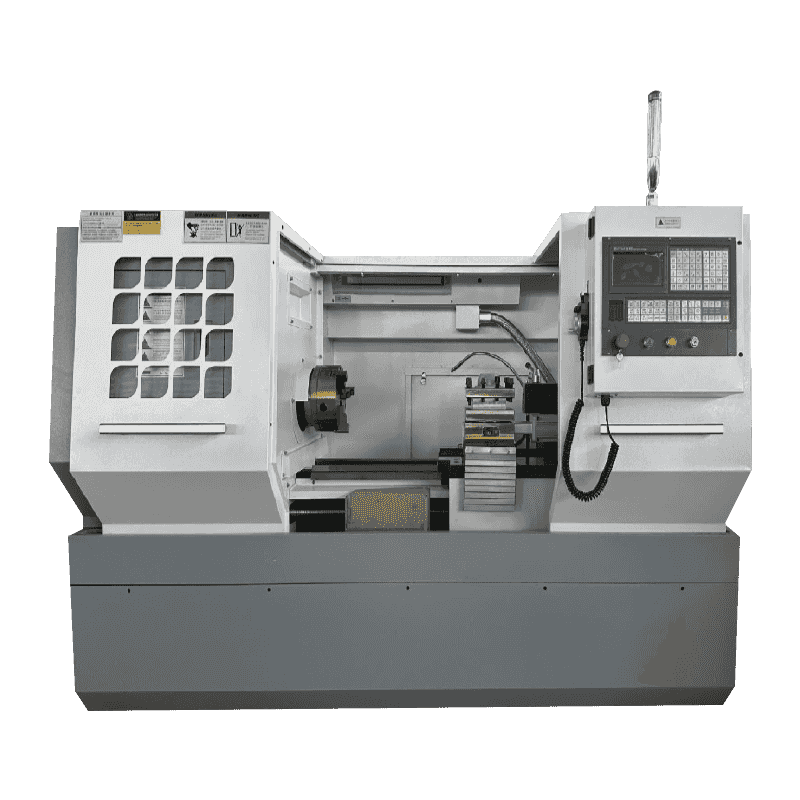

CK6140 -serien CNC Horisontal drejebænk har høj præcision, høj effekt og høj stivhed. Dens hovedkomponenter og struktur er optimalt designet, og det er det første valgudstyr til bearbejdning af aksler, diske, bøsninger, specielle formede overflader og arbejdsemner af skruetype.
Arbejdsstykker.
KND eller et bredt antal numeriske kontrolsystemer og all-digitale AC-servo-systemer, X og Z-akse er halvlukkede loop-kontrol, boldskrue-underkoblingen af C3-niveau præcisionsboldskruer, og elektriske komponenter importeres eller indenlandske velkendte mærker, i tråd med CE eller indenlandsk 3C-certificering.
Maskinsværktøjerne inspiceres i streng overensstemmelse med inspektionsprocedurerne, før fabrikken forlader fabrikken. Hvert maskinværktøj vedtager et laserinterferometer for at kontrollere placeringsnøjagtigheden af X- og Z -akserne og gentageligheden af placeringsnøjagtigheden, hvilket sikrer maskinværktøjets stabile og pålidelige nøjagtighed.
Før man forlader fabrikken, inspiceres værktøjsmaskinerne strengt i henhold til inspektionsprocedurerne. Hvert værktøjsværktøj vedtager et laserinterferometer for at teste placeringsnøjagtigheden og gentageligheden af X- og Z -akserne for at sikre deres stabilitet og pålidelighed.
Produktionsinformation
Introduktion af hoveddele
1 、 seng.
Vedtagelse af flad sengestruktur, harpikssandstøbning, støbejernsstøbning af høj kvalitet, guide Rail vedtager medium frekvens slukning og slibning og indsætningsstøbningsproces, som har god slidbestandighed og præcisionsopbevaring.
2 、 Spindelboks.
Spindelstrukturen vedtager den typiske struktur af to-punktsstøtte i for- og bagenden, og spindlen har høj stivhed; Bæringen vedtager det specielle leje for en høj præcision spindel af harbinbærende fabrik, hvilket får spindlen til at have høj roterende nøjagtighed. Det vigtigste drivhastighedsområde er 100 ~ 2000r/min; De vigtigste drev gear er hærdet og malet, drevet og rullende lejer smøres af stærk olie med god højhastighed og lav temperatur stigning; Designet af spindelboksen tager fuld overvejelse af varmeafledningstiltag og vibrationsdæmpningsmekanisme, hvilket får spindelboksen til at have funktionerne ved lav støj og høj transmissionsnøjagtighed, og støj fra værktøjet til værktøjet overstiger ikke den værdi, der er fastlagt af den nationale standard. Maskinens støj overskrider ikke den værdi, der er fastlagt af den nationale standard. Maskinen har en elektrisk overbelastningsbeskyttelsesenhed, en mekanisk overbelastningsbeskyttelsesindretning og en nødstopindretning til at kontrollere spindelrotation. Den automatiske hastighedsændringsmaskinetype er udstyret med en ekstern automatisk hastighedsskiftekontrolboks.
3. Fodring af bevægelse
De tværgående (x-akse) og langsgående (z-akse) fodringsbevægelser er drevet af servomotorer til at realisere de hurtige travers- og fodringsbevægelser med præcisionsboldskruer.
Slidevejledningen er påført med et anti-creeping plastisk blødt bælte, som godt kan garantere placeringsnøjagtigheden og gentageligheden af værktøjet.
4. hale.
Designet af maskinens halestok tager fuldt hensyn til stivhed, belastningskapacitet og brugervenlighed. Stramningsmetoden er manuel.
6. Chuck
Maskinen er udstyret med en 8-tommer tre-kæbe chuck (valgfri hydraulisk).
7. Centraliseret smøring
Vedtagelse af japansk teknologi centraliseret smøresystem for at realisere smøringen af hver guidebane, kugleskrue og leje. Smøringspumpen har funktionerne ved arbejdsstatus display og hydraulisk overvågning. Og kan justeres når som helst olieinjektionscyklus.
3 、 Numerisk kontrolværktøjsholder
Vertikal firestation CNC-værktøjsholder har funktionerne med høj positioneringsnøjagtighed, stabilitet og pålidelighed, en lang række applikationer, enkel struktur, let vedligeholdelse og så videre.
4 、 Arbejdsmiljø for værktøjsmiljø
Omgivelsestemperatur: 5 ℃ ~ 40 ° ℃ Området og den gennemsnitlige temperatur på 24 timer overstiger ikke 35 ℃.
Relativ fugtighed: 30% ~ 95% og princippet om fugtighedsændring er, at det ikke skal forårsage kondens.
Højde: under 1000 m.
Atmosfære: Ingen overdreven støv, syregas, ætsende gas og salt.
Undgå direkte sollys på maskinen eller varmestråling på maskinen, der kan forårsage ændringer i omgivelsestemperaturen.
Installationsposition væk fra vibrationskilder.
Installationsposition væk fra brandfarlige og eksplosive materialer.
Teknisk parameter
| Punkt | Enhed | CK6140 |
| Maks. Drejer diameteren på sengen | mm | 400 |
| Maksimal drejediameter på værktøjsholderen | mm | 210 |
| Maxi Mum -arbejdsemne Længde mellem to centre | mm | 750 |
| Spindel gennem huldiameter | mm | Φ52 |
| Spindelhastighedsområde | r/min | 100-2000 gearskift/uendelig ændring |
| Spindel sluttype | A2-6 | |
| Spindel foran konisk hul | Seks Mohs | |
| Spindelmotorkraft | KW | 5.5 |
| Fodermotorform | Frekvensomdannelse | |
| Numerisk kontrolværktøj hvile | Vertikal fire-stationsværktøjsholder | |
| Skaftstørrelse | mm | 20x20 |
| Værktøjsholder gentagen positioneringsnøjagtighed | ± 3,2 " | |
| Foderhastighedsområde | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Minimum indstillingsenhed | mm | 0.001 |
| Overordnede dimensioner af maskinen (LXWXH) | mm | 2150x1450x1650 mm |
| Brutto maskinevægt | KG | 1900 |
